广西波形护栏板的结构组成及喷塑工艺
发表时间:2020-01-02     阅读次数:     字体:【

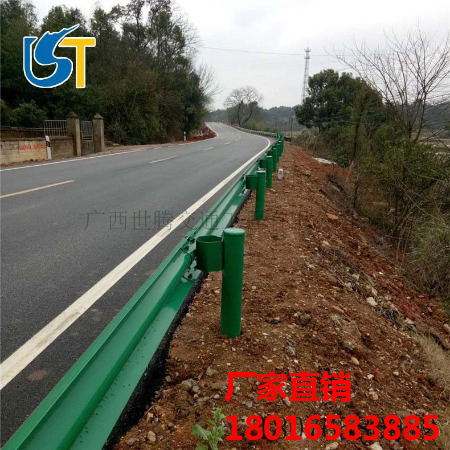

波形护栏板是高速公路、乡村公路、一般公路波形梁钢护栏的简称。高速公路防护安全对波形护栏板的需求量很大,上行路段和下行路段每1km通车路程至少需求4km护栏板,若每块按4320mm长计,加上接头,每通车1km需求1000块护栏板、1000根立柱、1000块托架、1000个盖帽。高速公路护栏板大部分用静电喷塑,少数用流化床浸塑。


波形护栏板有时称为波形钢护栏,波形相似W,有时称W型护栏板,其波形形状有圆弧形和折线型,截面也有等截面和变截面之分。规范圆弧板规范为4320mm×310mm×85mm×3mm,规范折线板规范为4330mm×350mm×75mm×4mm。立柱有钢管立柱和内卷边槽钢立柱两种,钢管立柱为Φ114mm×4.5mm或Φ140mm×4.5mm,卷边槽钢为125mm×62.5mm×5mm。护栏板的材料均为Φ235热轧钢板,经辊压、冷弯、横压成型。

波形护栏规格及重量详解 (1)护栏板:板长× 板宽 ×波高 ×板厚

A、双波护栏板 :4320×310×85×3.0理论重量49.16 Kg 4320×310×85×4.0 理论重量65.55 Kg

B、三波护栏板:4320×506×85×4.0理论重量102 kg (2)立柱:114/140×4.5 ×长度 直径×壁厚×长度 长度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等,

理论重量(4.5mm厚度):114mm的12.16kg/m、 140mm的15.06kg/m

C、防阻块:196×178×200×3.0/4.0 每个重 2.5kg左右,与九孔板配套使用。

D、柱帽:114mmx100mm 每只重0.5㎏左右 140mmX150mm 每只重0.6㎏左右

E、托架:300 ×70 ×4mm/4.5mm 注:与十孔板配套,每只重0.8㎏左右。

F、端头:一般分路侧(R160),及中央带(R250)两种型号,常用厚度为3mm 。

G、横梁垫片(方垫片):材质:Q235,优质钢板。 规格:76×44×4 重约0.08kg
