广西波形护栏厂家关于波形护栏的型号规格代号表示详解
发表时间:2020-01-15     阅读次数:     字体:【

在波形护栏项目施工图中我们都会看到有一些波形护栏的代号表示,那么对于波形护栏的型号规格代号表示您了解多少呢?今天广西波形护栏厂家-广西世腾来给您详细解释。


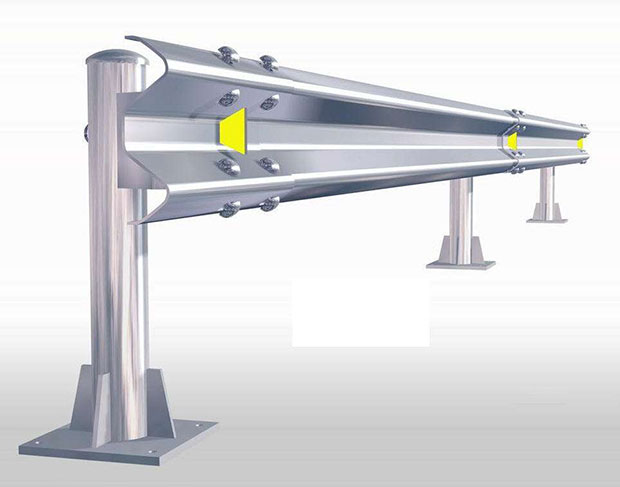

设置于公路路测的波形护栏的构造形式代号、防护等级代号和埋入条件代号三部分组成。


依据于波形护栏最新行业标准《JTG/T D81-2017》各代号规定如下:

1 、常用波形护栏构造形式代号:

Gr------波形梁护栏

Grd-----组合型波形梁护栏


2 、常用波形护栏防护等级代号:

C----路侧两波形护栏( C )级

B----路侧两波形护栏( B )级

A----路侧两波形护栏( A )级/三波形护栏(新A级)

SB---路侧三波形护栏( SB )级

SA----路侧三波形护栏( SA )级

Am----中央分隔带两波形护栏( Am )级/三波形护栏(新Am级)

SBm----中央分隔带三波形护栏( SBm )级

SAm---中央分隔带三波形护栏( SAm )级


3、埋设条件代号:

nE→-----埋设于土中,柱距为n米。

nB1 -----埋设于小桥、通道、明涵结构物中,采用预埋套筒的基础处理方式,柱距n米。

nB2 -----埋设于小桥、通道、明涵结构物中,采用预埋地脚螺栓的基础处理方式,柱距为n米。

nC----埋设于独立设置的混凝土基础中,柱距为n米。


4、标注方法如下:

通例: X----------X--------X

构造形式代号---防护等级代号---埋设条件代号

示例: Gr-----------Am------------4E

波形梁护栏----中央分隔带(Am)级----埋设于土中柱距4m


常用编号方式:

A - A - A

护栏类型-防撞等级-立柱间距及埋设方式


公路波形护栏代号及意义:

Gr-B-4E 路侧B级双波波形梁护栏,立柱间距4m,打入式

Gr-B-2E 路侧B级双波波形梁护栏,立柱间距2m,打入式

Gr-B-4C 路侧B级双波波形梁护栏, 立柱间距4m,混凝土基础

Gr-B-2C 路侧B级双波波形梁护栏, 立柱间距2m,混凝土基础

Gr-A-4E 路侧A级双波波形梁护栏,立柱间距4m,打入式

Gr-A-2E 路侧A级双波波形梁护栏,立柱间距2m,打入式

Gr-A-4C 路侧A级双波波形梁护栏, 立柱间距4m,混凝土基础

Gr-A-2C 路侧A级双波波形梁护栏, 立柱间距2m,混凝土基础

Gr-SB-4E 路侧SB级双波波形梁护栏,立柱间距4m,打入式

Gr-SB-2E 路侧SB级双波波形梁护栏,立柱间距2m,打入式

Gr-A-2B1 路侧A级双波波形梁护栏,立柱间距2m,预埋套筒式

Gr-SB-1B1 路侧SB级三波波形梁护栏,立柱间距1m,预埋套筒式

Gr-Am-4E 中央分隔带分设型Am级双波波形梁护栏,立柱间距4m,打入式

Gr-Am-2E 中央分隔带分设型Am级双波波形梁护栏,立柱间距2m,打入式

Gr-SBm-1B1 中央分隔带分设型SBm级三波波形梁护栏,立柱间距1m,预埋套筒式

Grd-Am-2E 中央分隔带组合型Am级双波波形梁护栏,立柱间距2m,打入式

Grd-Am-1B1 中央分隔带组合型Am级双波波形梁护栏,立柱间距1m,预埋套筒式


关于波形护栏的型号规格代号表示就讲到这里,了解更多的波形护栏知识请关注广西世腾-广西波形护栏厂家,我们会不定期更新有关波形护栏的常用知识。
